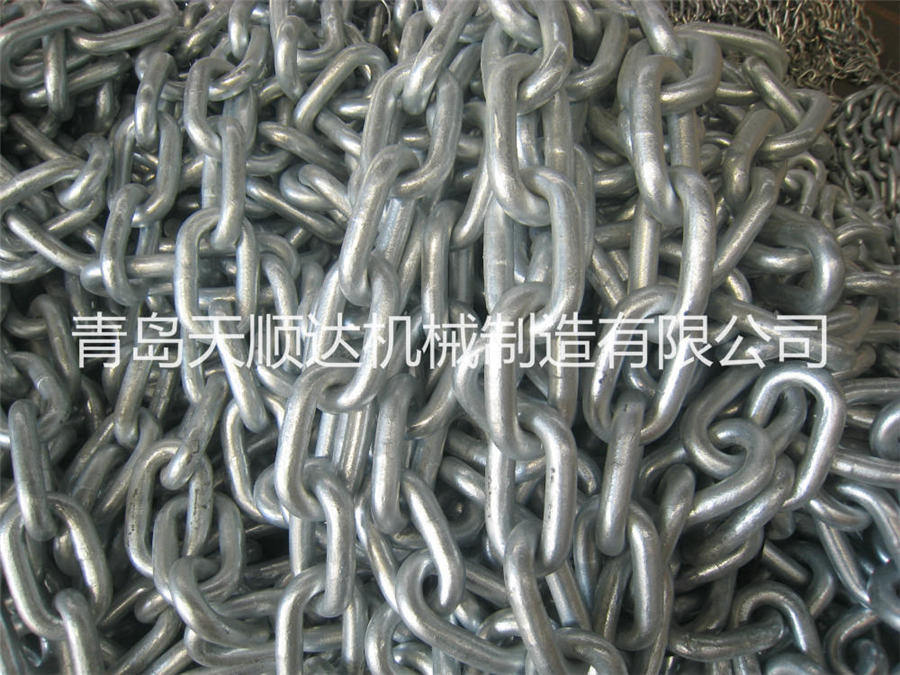

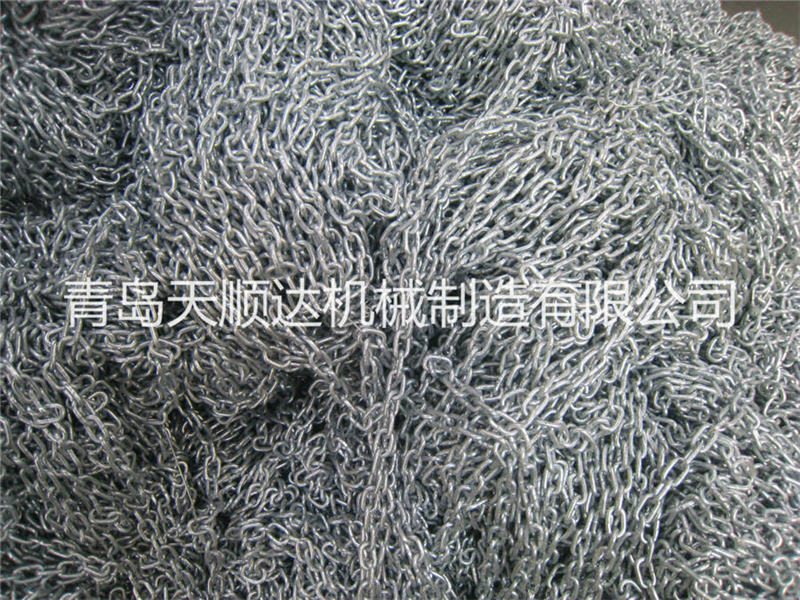

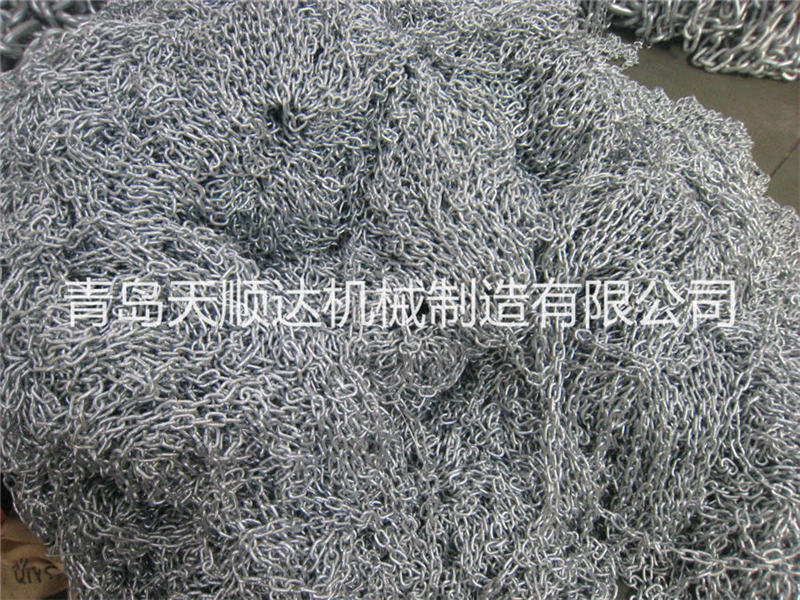

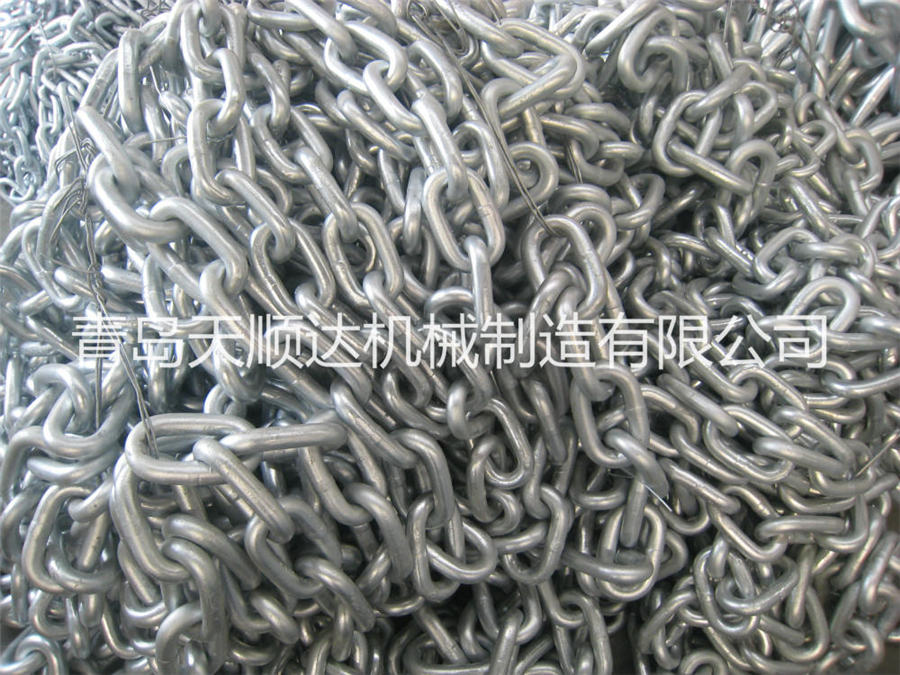

DIN766鏈條

DIN766鏈條

材料: 20Mn2

表面處理: 熱鍍鋅  電鍍  發(fā)黑

鏈徑Dmm	內(nèi)長Lmm	外寬Bmm	米重KG	拉斷負荷KN	規(guī)格圖示
4	16	13.7	0.32	8
5	18.5	17	0.5	12.5
6	18.5	20.2	0.8	16
7	22	23.8	1.1	25
8	24	27.2	1.4	32
9	27	30.6	1.8	40
10	28	34	2.2	50
11	31	37.4	2.7	63
12	36	40.8	3.1	71.5
13	36	44.2	3.8	80
14	41	47.6	4.4	100
16	45	54.4	5.7	125
18	50	61.2	7.3	160
19	53	64.6	7.97	180
20	56	68	9	200
22	62	75	11	232
23	64	78.2	12	250
26	73	88.4	15	320
28	78	95.2	18	400
30	84	102	19.5	450
32	90	108.8	23	500
